Prova INS di disturbo acustico ad alta frequenza
Introduzione della prova
La prova INS di disturbo acustico ad alta frequenza appartiene alla prova di campo EMC.e il suo scopo di prova di base è lo stesso della norma internazionale IEC 61000-4-4 (prova di gruppo di impulsi elettrici rapidi transitori)Questa capacità di prova serve principalmente i clienti del Giappone e di alcuni paesi asiatici.

Prova INS di disturbo acustico ad alta frequenza

Questa prova simula principalmente i dispositivi di commutazione nel circuito, come i relè, ecc. Quando sono accesi o spenti, la corrente nel circuito cambierà rapidamente.Se nel circuito ci sono componenti induttivi, il rapido cambiamento di corrente produrrà un'interferenza istantanea ad alta tensione.con una capacità di accensione superiore a 50 W,Per garantire la stabilità dei prodotti elettronici durante l'uso, è necessario eseguire su di essi prove anti-interferenza (EMS).Utilizzando un generatore di impulsi ad alta frequenza, diversi gruppi di segnali di impulso sono applicati direttamente ai campioni sottoposti a prova e la capacità antiinterferenza dei campioni è valutata in base alle modifiche delle prestazioni dei campioni precedenti,dopo e durante la prova.
Oggetti di applicazione di prova
Apparecchiature elettroniche quali pannelli di controllo centrali
Norme comuni
NECA TR-28: Indicatori di prova per i misuratori di rumore ad alta frequenza a onde rettangolari

JEM TR-177: Indicatori di prova per i misuratori di rumore ad alta frequenza a onde rettangolari per macchine ed apparecchi elettrici

JEC 0103_2005: Norma di prova del circuito di controllo a bassa tensione

Strumento di prova

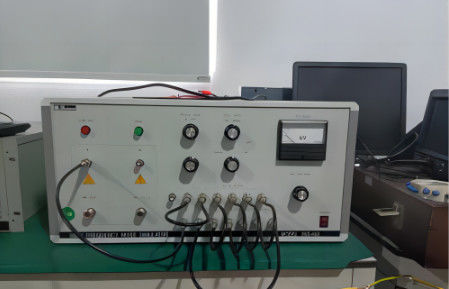

Generatore di impulsi ad alta frequenza

Generatore di impulsi ad alta frequenza

Dati del modello:

Modello: INS-40A

Amplitudine dell'impulso di uscita (50Ω carico): impulso rettangolare 0~2KVmax±10%

Amplitudine dell'impulso di uscita in circuito aperto: impulso rettangolare 0~4KVmax±10%

Larghezza dell'impulso: 50ns~1μs (50Ω di carico, 50ns di passo)

Tempo di risalita ≤ 1ns

Capacità di potenza dell'apparecchiatura sottoposta a prova:

AC monofase: 220Vmax, 16Amax

Dispositivi per la trasmissione di energia

Metodo di prova

1. Collegare l'estremità di uscita dell'impulso direttamente all'estremità di alimentazione del campione sottoposto a prova con un cavo coassiale di uscita.

Metodo di prova INS di disturbo acustico ad alta frequenza

2. collaborare con l'intera macchina o con il substrato di connessione e utilizzare la sonda a campo vicino (campo elettrico, campo magnetico) per applicare direttamente l'impulso sul guscio del campione a 0 cm.
