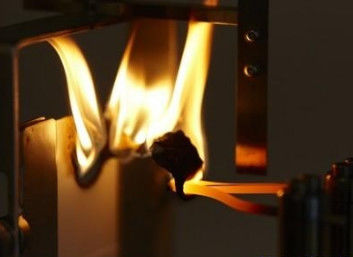

Prova di ritardante di fiamma: tracciamento
Standard di prova

GB/T 4207; CEI 60112; EN CEI 60112

Definizione

Indice di tracciamento comparato CTI: valore massimo della tensione quando cinque campioni sono sottoposti a 50 gocce di liquido senza errore di tracciamento e combustione continua, espresso in volt (V),e include anche una descrizione delle proprietà del materiale durante la prova a 100 gocce;

Indice di tracciamento di prova PTI: valore massimo della tensione corrispondente ai cinque campioni sottoposti a 50 gocce di liquido senza errore di tracciamento e combustione continua,espresso in volt (V)

Esemplare

Si raccomanda di utilizzare campioni con un piano di dimensioni non inferiori a 20 mmX20 mm e uno spessore non inferiore a 3 mm (possono essere impilati)

Pretrattamento ambientale del campione

Se non diversamente specificato, il campione deve essere conservato a (23 ± 2) °C e umidità relativa (50 ± 10) per almeno 24 ore.

La prova deve essere iniziata entro 30 minuti dopo che il campione è stato estratto dalla camera di condizionamento

Quando viene applicata una tensione sinusoidale all'elettrodo

Intervallo di tensione: 100V~600V; intervallo di frequenza: 48Hz~62Hz; l'errore massimo del dispositivo di misurazione della tensione non deve superare l'1,5% e l'alimentazione non deve essere inferiore a 0,6kVA

Autocalibrazione dello strumento

Quando il valore effettivo della corrente è (0,50±0,05) A per (2,0±0,2) s, il dispositivo di sovraccarico deve funzionare

Soluzione di prova

Soluzione A: sciogliere un reagente di cloruro di ammonio anidro analiticamente puro con una frazione di massa di circa lo 0,1% e una purezza non inferiore a 99.8% in acqua deionizzata per preparare una soluzione A con una resistività di (3.95±0.05) Ω·m a (23±1) °C;

Soluzione B: sciogliere il reagente di cloruro di ammonio anidro analiticamente puro (NH.CI) con una frazione di massa di circa lo 0,1% e una purezza non inferiore a 99.8% e sulfonato di dibutilnaftale di sodio con una frazione massiccia di0,500±0,002) % in acqua deionizzata per preparare una soluzione B con una resistività di (1,98±0,05) Ω·m a (23±1) °C. (Alcuni componenti della soluzione B sono vietati, quindi è difficile produrli);

Soluzione C: sciogliere il reagente di cloruro di ammonio anidro analiticamente puro (NHCI) con una frazione di massa di circa lo 0,2% e una purezza non inferiore a 99.8% e un tensioattivo non ionico (ottoxinolo) con una frazione massiccia di0,50±0,02) % in acqua deionizzata per preparare una soluzione C con una resistività di (1,98±0,05)Ω*m a (23±1)°C. La tensione superficiale della soluzione C è inferiore a 40mN/m.

Elettrodo

Il metallo di platino con una purezza di almeno il 99%, la sezione rettangolare dei due elettrodi deve essere di (5.0±0.1) mmX(2.0±0.1) mm e l'angolo della laterale finale deve essere di (30±2)°

La lama della bisella deve essere approssimativamente piatta, di circa 0,01 mm ~ 0,10 mm di larghezza

Procedure operative

mantenere la temperatura a (23±2)°C, l'umidità relativa a (50±10)%; la soluzione di prova è situata a 35±5 mm sopra il campione;

La soluzione gocciola al centro dell'elettrodo ad un intervallo di tempo di 30 ± 5 secondi; la massa di 50 gocce consecutive deve essere di 0,997 g ~ 1,147 g e la massa di 20 gocce consecutive deve essere di 0,380 g ~ 0,480 g;

Il tempo di gocciolazione di 50 gocce sul campione deve essere di 24,5 min±2 min.

Determinazione dei risultati

La prova deve essere interrotta se si verificano le seguenti situazioni:

a) il dispositivo di sovraccarico è attivato;

b) si verifica una combustione continua;

c) siano trascorsi almeno 25 secondi dalla goccia di 50 (100) gocce di liquido e non si verifichi alcuna situazione a) o b).
