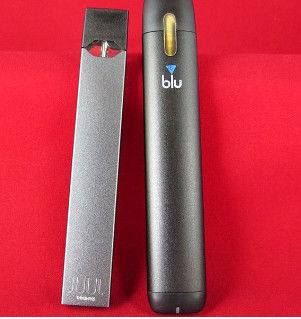

UL 8139 Clausole di prova per sigarette elettroniche
Determinazione (pericolo)

Un fuoco.

B Frattura;

C: perdite di elettroliti;

D scarico;

E la temperatura di ricarica supera il limite superiore dell'area di funzionamento normale;

F la tensione di ricarica supera il limite superiore dell'area di funzionamento normale;

G la corrente di ricarica massima supera l'area di funzionamento normale;

H il limite di temperatura di scarica supera le specifiche di fabbricazione della batteria;

I La tensione terminale di scarica supera il valore massimo o minimo dell'area di funzionamento normale;

J la corrente massima di scarica supera l'area di funzionamento normale;

K le crepe o le aperture sul corpo possono danneggiare l'integrità del corpo;

L La variazione relativa della differenza di tensione del circuito aperto tra la batteria caduta e la batteria di riferimento (non caduta) supera il 5%, cfr. punto 29;

M La temperatura misurata durante la prova non deve superare il limite specificato nella tabella 26.1.

Prova di carica normale

Ogni campione deve essere completamente scaricato; quindi testare il singolo campione come specificato nella condizione di singolo guasto; caricare allo stato completamente carico;ripetere la prova di cui sopra in un ambiente non superiore a 0°C

Prova di scarico normale

Ogni batteria deve essere completamente caricata in anticipo e ogni prova di guasto deve essere eseguita su un singolo campione.La prova di scarico deve essere effettuata alle condizioni di carico estremo specificate dal costruttore.; la scarica deve essere effettuata attraverso uno strumento di prova che richiede: 1) 4 secondi di funzionamento, 55 ml ± 5% del volume di soffio; 2) seguita da 8 secondi di spegnimento; 3) 15 soffio in totale;4) seguita da un ritardo di 10 minuti. Ripetere i precedenti 15 soffi e 10 minuti di ritardo fino a esaurimento della batteria. Ripetere il precedente test in un ambiente non superiore a -20°C

Prova di scarica forzata

I poli positivi e negativi del campione devono essere collegati a un carico di resistenza inferiore o uguale a 20 mΩ e sottoposti a prova a 25 ± 5 °C.Il campione deve essere scaricato fino a quando lo stato completamente scaricato non è inferiore a 0..2V, la temperatura della cella è tornata alla temperatura ambiente ±10°C o il campione è danneggiato, a seconda di quale delle due situazioni si verifichi prima, e la prova di cui sopra è ripetuta in un ambiente non superiore a -20°C.

Caricamento squilibrato

Una cella con una capacità di circa il 50% è collegata in serie con una cella completamente carica per formare una batteria squilibrata e quindi collegata al suo caricabatterie per caricarla fino a quando non è completamente carica;il numero totale di campioni non deve essere inferiore a due, e almeno uno dei campioni deve essere sottoposto a prova senza una singola condizione di guasto; la prova di cui sopra è ripetuta in un ambiente non superiore a 0 °C.

Prova di sovraccarico

Ogni batteria completamente scaricabile deve essere continuamente caricata a corrente costante alla corrente di ricarica massima e le impostazioni sono le seguenti: a) per le batterie al litio,è pari al 150% della tensione di uscita nominale dell'alimentazione elettricab) per le batterie idruro-nickel-metallo, la ricarica ad alta velocità è effettuata a una velocità 2,5 volte superiore alla corrente di ricarica raccomandata fino a quando la capacità nominale non è del 250%;se il dispositivo di protezione della corrente viene attivato durante la prova, la prova è ripetuta alla corrente di ricarica massima che non attiva il dispositivo di protezione. Se la batteria è ancora utilizzabile dopo la prova,deve essere scaricato o ricaricato in un ambiente a 25±5°C· ripetere la prova sopra riportata in un ambiente non superiore a 0°C

Prova di cortocircuito

Il dispositivo completamente carico corta i poli positivi e negativi del campione attraverso una resistenza ≤ 20 mΩ;un altro dispositivo completamente carico lo sovraccarica alla corrente di scarica massima stabile che può essere ottenuta senza attivare il dispositivo di protezioneIl campione deve essere scaricato fino a quando: a) la batteria non sia completamente scaricata; b) si verifichi il guasto finale e la temperatura della batteria ritorni alla temperatura ambiente.Se la batteria è ancora utilizzabile dopo la prova, deve essere scaricato o ricaricato in un ambiente a 25 ± 5 °C. Ripetere la prova sopra indicata in un ambiente non superiore a -2 °C.

Prova di temperatura

1) La temperatura massima ammissibile di cui alla tabella 26.1 non deve essere superata.

2) Il limite massimo di temperatura superficiale di cui alla tabella 26.2 non deve essere superato;

3) Nessun danno permanente

Prova di caduta

Per queste tre gocce il campione deve essere testato nelle tre posizioni più sfavorevoli

Prova di resistenza alla compressione

Prova di compressione secondo la norma UL 746C; se la batteria è ancora utilizzabile dopo la prova, essa deve essere scarica o ricaricata in un ambiente a 25 ± 5 °C.

Prova dei gas di scarico

L'apparecchiatura è sottoposta a prova secondo una delle seguenti condizioni:

a) A una pressione iniziale di 2070 kPa±10%, un totale di 21 ml±10% di aria viene consegnato alla camera della batteria attraverso un foro con diametro di 2,87±0,05 mm;

b) La batteria viene direttamente sovraccaricata con un aumento di 0,1 V fino a quando non si verifica l'espulsione

Prova ad alta temperatura

Il dispositivo completamente carico è posto in una camera di prova a bassa velocità del vento e la temperatura nella camera di prova è impostata a 80 ± 3 °C per 8 ore.La velocità di variazione della temperatura nella camera di prova non deve superare 1°C al minuto., il tempo medio non deve superare i 5 minuti e l'umidità relativa non deve superare il 50%;

2Dopo la prova ad alta temperatura, il dispositivo sottoposto a prova deve essere posto in un ambiente di 25 ± 5 °C per almeno un'ora per raffreddarsi fino a raggiungere uno stato di equilibrio termico stabile.

3Se la batteria può ancora essere utilizzata dopo la prova, essa deve essere scarica o ricaricata in un ambiente a 25 ± 5 °C.

Nota: i risultati delle prove di cui sopra non possono contenere le clausole (pericoli) contenute nella sentenza
