SURGE TEST; Che cos'è il test EMC di surge (surge)?

Con il rapido sviluppo della tecnologia, i dispositivi elettronici svolgono un ruolo sempre più importante nella nostra vita.non possiamo ignorare che le apparecchiature elettroniche possono incontrare vari effetti di interferenza elettromagnetica (EMI) durante il normale funzionamentoPer assicurare il normale funzionamento delle apparecchiature elettroniche, è stata istituita la prova EMC di sovratensione (SURGE).

Innanzitutto, conosciamo il test EMC di ondata (SURGE).

Che cos'è la prova EMC di sovraccarico (surge)?

La prova EMC di sovratensione (SURGE) è un importante test utilizzato per rilevare la capacità antiinterferenza di apparecchiature elettroniche in condizioni di fluttuazioni istantanee di tensione.lampi e altri fenomeni che possono verificarsi nell'ambiente reale per testare la sopravvivenza delle apparecchiature in ambienti elettromagnetici difficiliPer esempio, se l'apparecchiatura elettronica può continuare a funzionare normalmente dopo un fulmine.

Nel test di compatibilità elettromagnetica EMC, c'è un test chiamato test di sovratensione.

Il test di sovratensione EMC (Electromagnetic Compatibility Surge Test) è un metodo di prova utilizzato per verificare se le apparecchiature elettroniche possono resistere a tensioni transitorie provenienti dalla rete elettrica.Le prove di sovratensione EMC sono solitamente eseguite in conformità alla norma internazionale IEC 61000-4-5..

Nel test di sovratensione EMC, l'apparecchiatura di prova è esposta a tensioni transitorie che simulano la rete elettrica per simulare eventi di sovratensione improvvisa nella rete elettrica.Queste sovratensioni possono essere causate da colpi di fulmine., guasti della rete elettrica, interruttori di alimentazione, ecc., e possono danneggiare le apparecchiature o interferire con il normale funzionamento delle apparecchiature.

Qual è dunque lo scopo della prova EMC in ondata (surge)?

In primo luogo, mediante la prova EMC a sovratensione (SURGE), è possibile valutare le prestazioni di compatibilità elettromagnetica (EMC) delle apparecchiature elettroniche.La compatibilità elettromagnetica si riferisce alla capacità di un'apparecchiatura elettronica di funzionare normalmente in un ambiente specifico senza causare interferenze dannose ad altre apparecchiature.In secondo luogo, la prova SURGE EMC può aiutare i progettisti di apparecchiature elettroniche a individuare eventuali difetti nella progettazione o nel processo di produzione dell'apparecchiatura,migliorando così l'affidabilità e la stabilità delle apparecchiature.

Norme di prova delle sollecitazioni EMC

1. attrezzature elettriche ed elettroniche: GB/T17626.4-2006, IEC61000-4-5: 2001;

2. attrezzature per le tecnologie dell'informazione: GB/T17618-2015, CISPR24: 2010;

3. elettrodomestici, utensili elettrici e apparecchi simili: GB/T4343.2-2009, CISPR14-2: 2008;

4. Apparecchiature elettriche per misurazione, controllo e laboratorio: GB/T18268.1-2010, IEC61326-1:2005;

5. attrezzature per il trasporto ferroviario: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6. attrezzature mediche di ingegneria: GB4824-2013, IEC CISPR11: 2010;

7. Controller programmabile: GB/T15969.2-2008, IEC61131-2: 2007;

8. attrezzature informatiche: GB/T9813.1-2016, GB/T9813.2-2016;

9. apparecchiature fotovoltaiche: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10. sistema di trasmissione elettrica regolabile per velocità: GB12668.3-2012, IEC61800-3: 2004;

11. attrezzature per turbine eoliche: NB/T31004-2011;

12. Relai di misura e dispositivi di protezione: NB/T31004-2011.

La norma principale per le prove di sovratensioni EMC è la IEC 61000-4-5, che stabilisce le prestazioni di compatibilità elettromagnetica che le apparecchiature dovrebbero avere in caso di sovratensione improvvisa (cioè,(sorgente) nel sistema di alimentazione.

Oltre alla norma IEC 61000-4-5, esistono numerose altre norme di prova delle sovratensioni EMC, tra cui:

1.ANSI C62.41: Questa norma è adatta per la prova di tensione e resistenza dei trasformatori nei sistemi di alimentazione.

2. EN 61000-6-1 e EN 61000-6-2: Queste norme specificano i metodi e i requisiti per le prove EMC in diverse condizioni ambientali.

3. FCC Parte 18: Questo è il requisito di prova EMC stabilito dalla Federal Communications Commission degli Stati Uniti e si applica alle apparecchiature elettroniche non di consumo come quelle industriali,attrezzature scientifiche e mediche.

4.VDE 0843: Questo è il requisito di prova EMC stabilito dall'Associazione tedesca dell'elettronica elettrica e delle tecnologie dell'informazione, compresa la prova delle sovratensioni.

Queste norme svolgono un ruolo importante nelle prove di sovratensioni EMC.I produttori di apparecchiature devono effettuare prove secondo le norme del loro paese o regione per garantire che l'apparecchiatura soddisfi i requisiti e le normative corrispondenti durante l'uso.

I test di sovratensione EMC utilizzano generalmente un generatore di sovratensione simulato per iniettare impulsi di sovratensione nell'apparecchiatura sottoposta a prova e quindi rilevare la risposta dell'apparecchiatura.

I seguenti sono i metodi generali di prova delle sollecitazioni EMC:

1Determinare i requisiti e le norme di prova EMC per le apparecchiature di prova, quali la IEC 61000-4-5.

2. Preparare il generatore di sovratensioni e le attrezzature di prova e collegare le attrezzature di prova alla linea di alimentazione simulata e al generatore di sovratensioni.

3. regolare il generatore di sovratensione e impostare i parametri di prova corrispondenti, quali tensione di prova, forma d'onda, frequenza e tempo di prova.

4Prima di iniziare la prova, verificare che l'apparecchiatura di prova sia correttamente cablata e soddisfi i requisiti di sicurezza corrispondenti.

5Iniziare il test, iniettare impulsi di sovratensione nell'attrezzatura di prova e registrare la risposta dell'attrezzatura di prova, ad esempio se c'è un guasto, se l'alimentazione è interrotta, ecc.

6Se c'è un problema con l'attrezzatura di prova, essa deve essere indagata e analizzata per scoprire la causa del problema e effettuare le necessarie riparazioni e miglioramenti.

7. analizzare e valutare i risultati delle prove per determinare se l'apparecchiatura di prova soddisfa i requisiti e le norme EMC corrispondenti.

8Sulla base dei risultati delle prove, regolare e migliorare l'apparecchiatura, se necessario, fino a quando l'apparecchiatura di prova possa soddisfare i requisiti e le norme EMC corrispondenti.

Va notato che le prove di sovraccarico EMC devono essere effettuate in un laboratorio o in un impianto di prova specializzato per garantire la stabilità e la ripetibilità dell'ambiente di prova.deve essere prestata attenzione alla sicurezza delle attrezzature di prova e del personale di prova durante il processo di prova;, e devono essere seguite le corrispondenti procedure e norme di sicurezza operativa.

I criteri di prova delle sollecitazioni EMC si basano di solito sullo standard di prova utilizzato, come la IEC 61000-4-5.

1. Se la prova di sovratensione è stata superata: l'apparecchiatura deve essere in grado di funzionare normalmente durante la prova e non essere influenzata da impulsi di sovratensione.

2. Se l'apparecchiatura non funziona: se l'apparecchiatura non funziona durante la prova, come spegnimento, riavvio, dati errati, ecc., significa che vi è un problema con le prestazioni EMC dell'apparecchiatura.

3. Se la forma d'onda soddisfa i requisiti: la forma d'onda dell'impulso di sovratensione deve soddisfare i requisiti di prova corrispondenti, quali tempo di aumento, durata, tensione di picco, ecc.

4. Limite di forma d'onda: se il dispositivo non può sopportare la forma d'onda dell'impulso di prova durante la prova, ad esempio, la tensione di picco supera la tensione massima che il dispositivo può sopportare,significa che c'è un problema con le prestazioni EMC del dispositivo.

5. prima e dopo il limite di forma d'onda: durante la prova,è necessario verificare lo stato dell'apparecchiatura prima e dopo l'iniezione dell'impulso di sovratensione per determinare se l'apparecchiatura è interessata dall'impulso di forma d'onda.

Va notato che i criteri di valutazione possono variare a seconda dello scopo della prova, dell'attrezzatura di prova e dell'ambiente di prova.è necessario eseguire la prova secondo le corrispondenti norme di prova, e effettuare una valutazione e un giudizio sulla base dei risultati delle prove.

Necessità di prove di sovraccarico EMC

I prodotti elettronici che non superano la prova di sovraccarico EMC possono crollare, ripristinare, funzionare male o bruciare durante l'uso effettivo, quindi è necessario eseguire la prova di sovraccarico EMC.

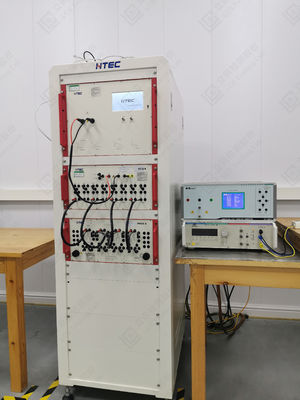

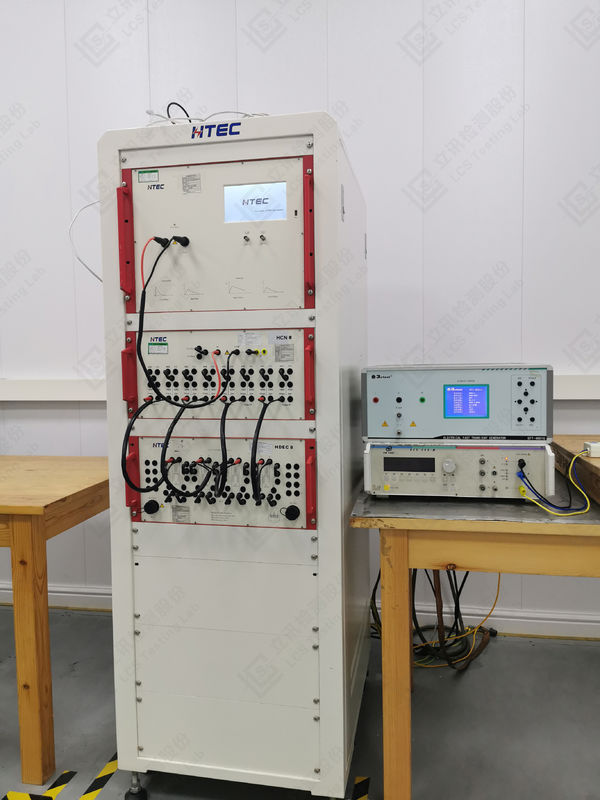

Attrezzature per la prova delle sovratensioni EMC

1Generatore di simulazione di immunità condotta transitoriamente

2- Testatore di fulmini.

3- Generatore di onde sintetiche.

4Rete di accoppiamento trifase

5. Rete di accoppiamento delle linee dati

6- Testatore di fulmini.

7.7Modulo di prova di.4KV

8. Reti di accoppiamento e di decoppiamento

Precauzioni per le prove di sovratensioni EMC

1. Prima della prova, assicurarsi di aggiungere misure di protezione secondo le prescrizioni del fabbricante.

2La velocità di prova è una volta al minuto, che non dovrebbe essere troppo veloce, in modo da fornire un processo di recupero delle prestazioni per il dispositivo di protezione.il fenomeno dei fulmini in natura e la commutazione di grandi interruttori nelle stazioni di commutazione non può avere tassi di ripetizione molto elevati.

3. Test, generalmente fare 5 volte di polarità positiva / negativa.

4La tensione di prova deve aumentare gradualmente da bassa a alta per evitare artifatti dovuti alle caratteristiche non lineari del volt-ampere.prestare attenzione alla tensione di prova non superiore ai requisiti della norma del prodotto per evitare danni inutili.

Quali sono le differenze tra i test di sovratensione e i test di colpo di fulmine?

(1) Qual è la differenza tra prova transitorio ES e prova di fulmine?

L'ondata di fulmine si riferisce all'istantanea alta tensione generata su linee elettriche, linee di segnale e linee di controllo da colpi di fulmine.TVS è generalmente usato per sopprimere.

2) Quali sono le differenze e le connessioni tra i due elementi sperimentali "corrente d'impulso" e "spinta" nella prova EMC?

1La corrente di scarica descrive una grande corrente istantanea. Generalmente si riferisce alla grande corrente generata all'interno di un apparecchio elettrico per un momento quando è alimentato.Ciò si riflette principalmente nei carichi induttivi e capacitiviIl carico induttivo rappresenta il motore. nel momento in cui il motore si avvia, è equivalente a un corto circuito, e la corrente è abbastanza grande,perché la resistenza e l'induttanza degli avvolgimenti del motore sono molto piccole. Una corrente inversa viene generata anche quando il motore è spento. carichi induttivi come i condensatori sono equivalenti a cortocircuiti nel momento in cui sono alimentati,e la corrente è teoricamente infinita in quel momentoInoltre, nel momento in cui una lampada fluorescente viene avviata, è necessaria un'alta tensione istantanea e una grande corrente per ionizzare il vapore di mercurio all'interno del tubo della lampada.

2. L'ondata può descrivere corrente o tensione (la maggior parte delle volte si riferisce alla tensione).un'alta tensione istantanea viene generata sulla rete elettrica e applicata alle apparecchiature elettriche.

3. contatto: quando il motore è spento, c'è sia una corrente d'impatto e un'ondata.

(3) La differenza tra ondata e fulmine

1. Proprietà diverse

1. Surge: è un valore di picco istantaneo superiore al valore stabile, che include tensione e corrente di surge.

2. Colpo di fulmine: quando il fulmine colpisce, la corrente elettrica passa attraverso persone, bestiame, alberi, edifici, ecc., causando lesioni o danni.

2Cause diverse

1. Surge: è un impulso violento che si verifica in pochi milionesimi di secondo. Le possibili cause di surge includono attrezzature pesanti, cortocircuiti, interruttori di alimentazione o grandi motori.

2. Colpo di fulmine: una rapida scarica tra una parte dello strato di nuvole cariche e un'altra parte dello strato di nuvole con un diverso tipo di carica, o lo strato di nuvole cariche sulla terra.

3- Caratteristiche diverse

1. sovratensione: i prodotti contenenti dispositivi di blocco delle sovratensioni possono assorbire efficacemente un'immensa energia improvvisa per proteggere le apparecchiature collegate dai danni.

2Colpo di fulmine: il processo di scarica rapida produce un forte fulmine e è accompagnato da forti suoni; quando si verifica il fulmine, di solito vengono generate cariche,con lo strato inferiore come elettricità negativa e lo strato superiore come elettricità positivaLe cariche positive sono generate anche a terra, che si muovono con le nuvole come un'ombra.

3Nel test EMC, quali sono i fattori che influenzano il fallimento del test di ondata di fulmine?

Aggiungere alcuni dispositivi di protezione da fulmini e anti-surge alle interfacce della linea di alimentazione e del segnale.tubo TVS varistor (diodo di Zener) tubo di scarico di gas tubo di scarico solidoI prodotti specifici di questi dispositivi hanno i propri parametri.E'inutile scegliere un dispositivo che non può proteggere da una tale tensione elevataQuindi controlla se i parametri del dispositivo che hai scelto sono corretti e se può resistere a tale alta tensione e corrente.
