Test di certificazione Bluetooth BQB, processo di certificazione Bluetooth BQB

1.Bluetooth BQB certificazione

1.1 Introduzione

La certificazione Bluetooth è anche la certificazione BQB (Bluetooth Qualification Body).deve superare una certificazione chiamata BQB. Tutte le aziende membri del Bluetooth SIG possono utilizzare il marchio e il logo Bluetooth dopo aver completato la certificazione.Il marchio e il logo Bluetooth possono essere utilizzati solo su prodotti che hanno superato il processo di qualificazione Bluetooth.

1.2Due metodi di certificazione BQB

1.2.1 Metodo di quotazione

1. In primo luogo, è necessario acquistare un DID dal sito ufficiale SIG (se sei un membro annuale SIG, avrai bisogno di un DID di US $ 4,000; se sei un membro gratuito, avrai bisogno di 8.000 dollari USA);

2. Ottenere l'autorizzazione dal fornitore del modulo Bluetooth. Nota: il modulo Bluetooth utilizzato deve essere certificato BQB e il metodo di certificazione deve essere il prodotto finale,o una combinazione di tre sottosistemiSe manca nemmeno uno.

3. Legare il DID acquistato con l' autorizzazione del modulo Bluetooth (operare nell' account SIG);

4Ogni volta che si utilizza questo modulo Bluetooth per produrre un nuovo prodotto in futuro, è sufficiente DID il seguente nome qui,e SIG assegnerà un QDID a ciascun prodotto (il DID del prodotto finale è valido in modo permanente, e il DID del componente è generalmente di tre anni).

5Si deve notare che in circostanze normali, quando il modulo sta eseguendo il prodotto finale,le prestazioni del profilo e delle RF saranno diverse dalle prestazioni del profilo e delle RF dopo l'importazione del modulo in tutta la macchinaPertanto, a rigor di termini, si raccomanda anche di modificare il profilo e le prestazioni RF di tutta la macchina. , queste due parti vengono testate nuovamente. Quindi combinare il prodotto finale QDID del modulo per elencare l'intera macchina.

1.2.2 Metodo non quotato

Quando la certificazione BQB ottenuta dal produttore del modulo Bluetooth non è un prodotto finale, né è una combinazione dei tre sottosistemi di sottosistema Controller, sottosistema Profile,e sottosistema host, ad esempio, è un componente, allora il metodo sopra elencato non può essere utilizzato.

In questo momento, dobbiamo prendere il veicolo come unità e portarlo in un laboratorio di terze parti per il test di certificazione BQB.

1- prove supplementari di stacks di protocolli non inclusi nel componente QDID;

2. Profilo di prova;

3- Prova le prestazioni RF.

Alla fine questo veicolo sarà usato come tipo di prodotto finale, e poi possiamo fare altri elenchi simili a questo veicolo basati su questo veicolo.Possiamo anche spendere un dollaro per elencare più prodotti sul sito ufficiale SIG.

Rispetto ai metodi sopra elencati, questo metodo deve prima preparare l'attrezzatura hardware per le prove e, oltre a pagare il SIG per acquistare il DID,è necessario anche pagare un laboratorio di terze parti per i test, di solito decine di migliaia di yuan, e il laboratorio sarà il profilo e la versione Bluetooth sono regolati.

Per le prove durante la certificazione viene utilizzato un software specifico e non è necessario un software prodotto in serie.

1.3Classe di potenza

Livello Potenza di trasmissione dbm Distanza (metri)

classe 1 10 dbm 100

classe 2 4dbm 10

2.Bluetooth FCC certificazione

Il test di frequenza fissa è principalmente per testare RF correlati. Bluetooth è a 2.4G e la potenza di trasmissione è entro la gamma.

Per le prove durante la certificazione viene utilizzato un software specifico e non è necessario un software prodotto in serie.

3. Misura le prestazioni Bluetooth RF

3.1 deviazione di frequenza

3.2 Sensibilità

3.3 Potenza di trasmissione

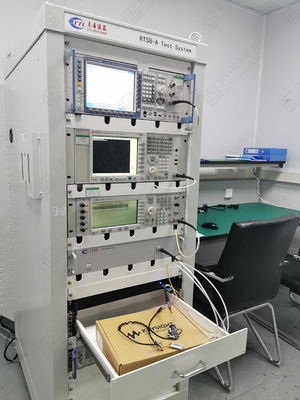

Il dispositivo Bluetooth sottoposto a prova nella prova di cui sopra entra in modalità DUT e viene quindi testato con un tester Bluetooth (come 8852).

La connessione tra il dispositivo sottoposto a prova e il tester Bluetooth è preferibilmente un cavo coassiale, oppure un'antenna può essere utilizzata direttamente per trasmettere i dati via aria.L'uso di cavi coassiali può efficacemente evitare interferenzeSi raccomanda ai clienti di provare le connessioni del cavo coassiale quando effettivamente eseguono la correzione di spostamento di frequenza.Se effettivamente non vi è alcuna condizione di campionamento della connessione dell'interfaccia aria, si raccomanda inoltre ai clienti di scegliere un'antenna migliore quando utilizzano l'UPT, come l'antenna non direzionale mostrata nella figura seguente,ridurre la possibilità di errore di prova (lo stesso vale per le prove di potenza di trasmissione e sensibilità) in questo modo;Mettere il dispositivo sotto prova in una scatola protettiva può bloccare le interferenze.

4.Principio di prova Bluetooth

DUT: Dispositivo in fase di prova Il dispositivo in fase di prova, qui si riferisce al modulo Bluetooth o piccola macchina finita.non è possibile utilizzare telefoni cellulari e altri dispositivi per una normale connessioneMa puoi cercarlo.

SUT: sistema sotto prova apparecchiature di prova di sistema, si riferisce qui a apparecchiature in grado di ricevere e inviare dati wireless specifici al DUT
